Was ist das Stromdreieck 2?

Das Stromdreieck 2 gehört zur Kursbeschickung von unten nach oben. Vom Kartenkurs (KaK) ausgehend, muss zunächst der Kurs durchs Wasser (KdW) bestimmt werden. Das geschieht mit dem Stromdreieck 2. Damit wird ermittelt, wie ein Gezeitenstrom ausgesteuert werden muss. Die Konstruktion ist unten dargestellt.

Man geht dabei vom Kartenkurs, der der Seekarte entnommen wird, und der Fahrt durch das Wasser, die am Log abgelesen wird, aus.

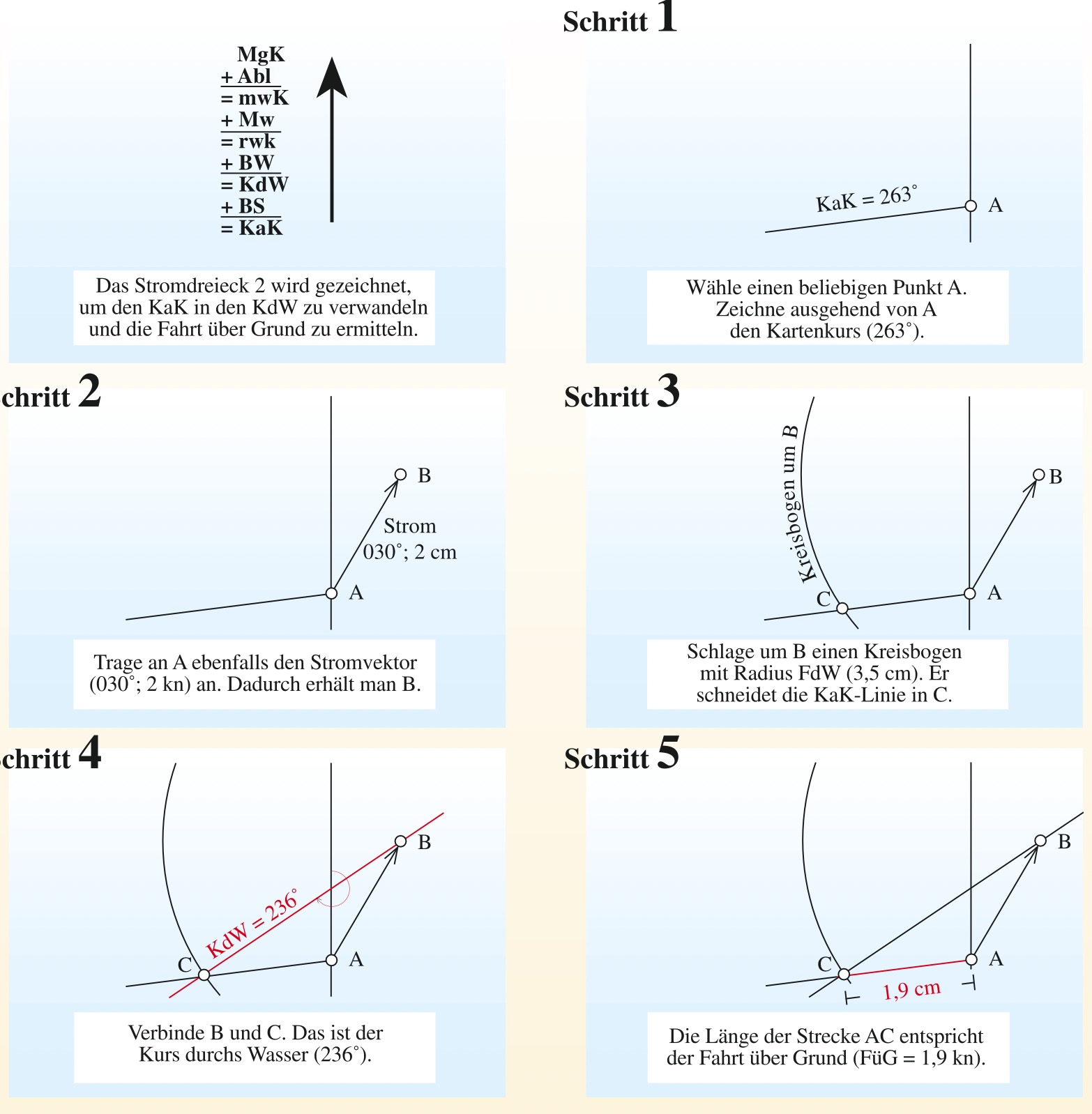

Der Kartenkurs und der Gezeitenstrom werden an den Abfahrtsort A angetragen. Der Gezeitenstrompfeil liefert Punkt B. In Schritt 3 wird ein Kreisbogen mit Radius Fahrt durchs Wasser um B geschlagen. Er schneidet die Kartenkurslinie in Punkt C. Schritt 4 ist die Verbindung von B nach C: Diese Richtung ist der Kurs durchs Wasser. Die Länge der Strecke AC entspricht der Fahrt über Grund (Schritt 5).

Die Zeichnung wird nicht in der Seekarte sondern auf Hilfspapier angefertigt.

Mit dem Stromdreieck 2 wird also der KaK in den KdW verwandelt, das heißt man rechnet vom Kartenkurs auf den Kurs durchs Wasser um.

Das ist eine der grundsätzlichen Navigationsaufgaben.
